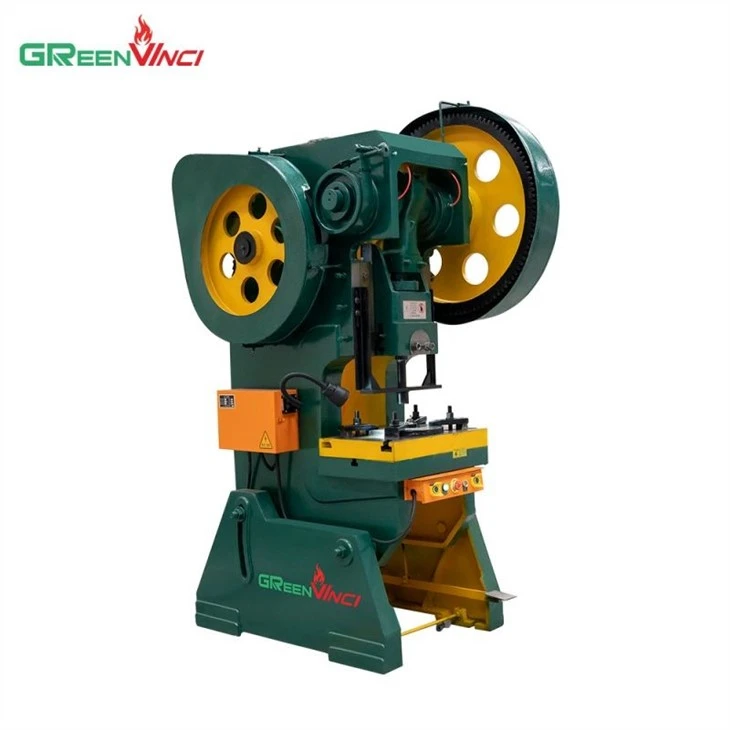

40tunový děrovací tlakový stroj
Popis produktů
40-tunový děrovací tlakový stroj je zařízení na zpracování tlaku, které využívá elektrický motor k pohonu setrvačníku a klikový posuvný mechanismus k přeměně rotačního pohybu na lineární vratný pohyb. Na spodní straně jezdce a pracovního stolu jsou namontovány matrice, které se používají pro děrování, vysekávání a tvarování plechů.
Parametr produktu
|
Specifikace |
JD21-40 JD23-40 |
|
Nominální kapacita |
400 |
|
Jmenovitý tlakový zdvih |
4 |
|
Zdvih skluzu |
100 |
|
Údery za minutu |
45 |
| Maximální výška sady matric | 260 |
| Nastavení výšky sady matric | 65 |
| Posuňte střed k rámu | 250 |
| Spodní velikost snímku (FBxLR) | 260x300 |
| Velikost otvoru pro rukojeť (průměr/hloubka) | φ50/70 |
| Stolní zide (FBXLR) | 480x760 |
| Tloušťka stolu | 70 |
| Výška plochy stolu nad podlahou | 870 |
| Výkon motoru | 5.5 |
| Obrysový rozměr (LRXFBXH) | 1400x1690x2700 |
| Čistá hmotnost |
4100 |
Účinnost a bezpečnost
Náš 40{1}tunový lisovací lis zajišťuje přesnost a bezpečnost během provozu díky vysokorychlostnímu pohybu a přesnému zastavení lisovacího suportu. Díky své vysoké citlivosti tento stroj výrazně zlepšuje efektivitu práce a produktivitu a má potenciál dosáhnout plné automatizace.
Klíčová funkce
1. Robustní a odolný 40tunový lisovací mechanismus zajišťuje efektivní a přesný provoz.
2. Široce použitelné pro různé procesy výroby hardwaru.
3. Vysoká-rychlost pohybu a přesné zastavení zvyšují bezpečnost a přesnost.
4. Vysoká citlivost zlepšuje efektivitu práce a produktivitu.
5. Potenciál pro plnou automatizaci; lze nakonfigurovat s automatickým podáváním a robotickými rameny pro automatizovaný provoz.
6. Využívá dvojitou-spojkovou strukturu k účinnému překonání odskoku při lisování.
7. Pevné nebo sklopné tělo stroje pro pohodlné lisování a vykládání.
Struktura a seřízení hlavních komponent
Hlavní součásti 40Tonového děrovacího tlakového stroje zahrnují: tělo stroje, převodovku, spojku, ojnici, kluzný blok, brzdový a ovládací mechanismus atd.
1. Rám
Rám a pracovní stůl jsou integrované otevřené odlitky ve tvaru dvojitého -sloupu C-. Trup je připevněn k levé a pravé noze 40Tonového děrovacího tlakového stroje pomocí šroubů a dva levý a pravý rám jsou kombinovány se dvěma dvou-šrouby. Dva rámy jsou vyrobeny s kruhovou obloukovou drážkou prostřednictvím mechanismu nastavování sklonu, který umožňuje naklonění rámu o 15 stupňů.
Jezdec je vratný ve vodicí liště na trupu a horní drát nastavuje mezeru mezi vodicí lištou a jezdcem. Poté utáhněte zadní víko. Ložisko klikového hřídele je otevřená měděná deska a spodní deska je instalována na trupu s kruhovým umístěním čepu. Když se mezera mezi klikovým hřídelem a ložiskovým pouzdrem zvětší, lze ji upravit úpravou těsnění horní a spodní dlaždice nebo úpravou velikosti samostatného povrchu, aby byla zachována přesnost.
2. Systém pohonu
Převodový systém je sekundární převod. Prvním stupněm je trojúhelníkový řemenový pohon a druhým stupněm je ozubený převod. Velké ozubené kolo pohání otáčení klikového hřídele přes spojkový mechanismus a realizuje kluzný vratný pohyb pomocí excentru klikového hřídele. Motor je upevněn na desce sedla motoru. Napnutí trojúhelníkového pásu lze nastavit otáčením nosné matice na pohyblivém kloubovém šroubu desky sedla motoru.
Aplikace
Je široce používán při hardwarové výrobě kovových malých domácích spotřebičů, jako jsou rýžovary, tlakové hrnce, ss pánve atd.
Hledáte celou výrobní linku pro malý domácí spotřebič? Vítejte a kontaktujte nás pro projekt řešení na klíč od A do Z!
